3Dプリンタで自転車用テールライトのブラケットを作ってみた

スポンサーリンク
3Dプリンタ

どうも、Hiro (@hiroloquy) です。

先日友人から「3Dプリンタで作って欲しいものがある」と相談を受け、設計・3Dプリントした試作品を実際に使ってもらう、という面白い経験をしたので、ここにまとめようと思います。

スポンサーリンク

事の経緯

友人から製作を相談されたのは、自転車に取り付けるテールライトのブラケットです。

MOON製テールライト専用ブラケット
(左:MOON製LEDテールライト / 右:3Dプリントしたブラケット)

テールライトはMOON社の商品COMETで、付属品であるブラケットはサドルレールに取付可能です。

(テールライトCOMETはAmazonでの取扱いが2013年と古くて在庫がないです。2021年12月6日現在ではCOMET-X LTDが販売されているようです。)

Amazon | MOON(ムーン) moon LEDテールライトCOMET BK | ムーン(MOON) | テールライト
MOON(ムーン) moon LEDテールライトCOMET BKがテールライトストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

ブラケット自体に問題は特に無なかったのですが、友人はサドルにサドルバッグを取り付けているため、ライトが付けられ無くなって困っていました。

そこで、「自転車のフレームに取付可能なブラケットを作って欲しい」というのが今回の相談内容です。

Amazon | k-outdoor 自転車サドルバッグ シートポストバッグ 自転車カバン・ポーチ 耐衝撃 通勤、サイクリング用 多機能 収納 取り付け簡単 防水 (ブラック) | k-outdoor | サドルバッグ・フレームバッグ
k-outdoor 自転車サドルバッグ シートポストバッグ 自転車カバン・ポーチ 耐衝撃 通勤、サイクリング用 多機能 収納 取り付け簡単 防水 (ブラック)がサドルバッグ・フレームバッグストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。
ブラケットの設計仕様
  • 自転車用テールライトのブラケットを設計
  • MOON製のテールライトCOMETを使用
  • 自転車のフレームに取付可能な形状

3DCAD & 3Dプリンタで設計

3DCADソフト Fusion360 でモデリング

上記の設計仕様とライト付属の純正ブラケットの構造を参考に、Autodesk社の3DCADソフト”Fusion 360“で設計しました。フレームの寸法は友人が所有する自転車に合わせています。

Autodesk Fusion360 で設計

締結部品は以下の3種類です。このブラケットは自転車のフレームに取り付けるため、振動・緩み対策を考える必要があります。そこでネジに使うナットは富士精密のUナットと呼ばれる緩み防止のナットをミスミで購入しました。ナイロンナットと同じ仕組みなので、ナイロンナットでも問題ないと思います。

必要部品の一覧
  • なべ小ねじ M3-15mm x1 / 20mm x2
  • ワッシャー M3 x2
  • Uナット (or ナイロンナット) M3 x3

(Amazon等の通販サイトで購入するならこちら。)

Amazon | 鉄/クロメート Uナット M3 (8個) | ロックナット・緩み止めナット | 産業・研究開発用品 通販
鉄/クロメート Uナット M3 (8個)がロックナット・緩み止めナットストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

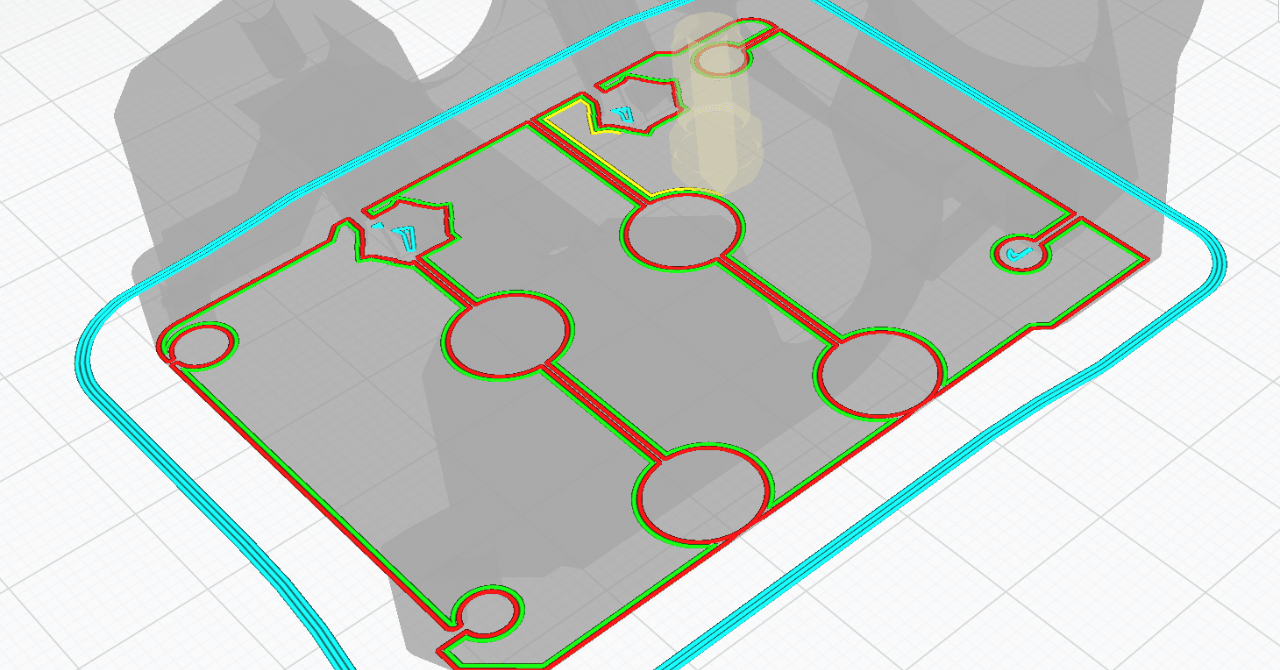

また、ナットを入れる穴や軸部分の穴については、はるかぜポポポさん (@N3uuSp3ak) のnoteを参考に設計しています。

FDM(FFF)3Dプリンタで印刷する機械部品をモデリングするときの、たくさんの小さな工夫|はるかぜポポポ|note
3Dプリンタは魔法の機械かもしれないが、魔法は魔法使いでなければうまく使えない。ハリーポッターだって魔法学校に通う。 魔法学校というわけではないですが、魔法をすこしでも簡単に成功させるための小さなトリックを紹介しようと思います。 1層目につながる穴を接続し印刷を安定させる。 3Dプリントで気を抜けないのが一層目。小...
スポンサーリンク

3Dプリンタ X-smart & ABS樹脂で造形

3Dプリンタは所有するQIDI TECHNOLOGY製 X-smartを使いました。箱型タイプで印刷物の周囲温度を高いまま維持できるので、ABS樹脂も大きなミスなく印刷することができます。そこで今回はAnkun製 ABSフィラメントを使いました。

Amazon.co.jp: [QIDI TECH][QIDI TECH 3D Printer, X-Smart Intelligent Printer with 3.5 Inch Touchscreen, Fully Metal Structure 6.3x5.9x5.9 Inch] (並行輸入品) : パソコン・周辺機器
Amazon.co.jp: (並行輸入品) : パソコン・周辺機器

使ったフィラメントの質感も相まって、外観はかなり良い感じに作ることができました。

MOON製ライトをブラケットに取り付けてみましたが、こちらもほぼピッタリ。
振ってもライトが外れることはなく、レバー部分を指で軽く押せば簡単に取り外せます。

サポート材がついた面は粗くなったり白くなったりしていましたが、紙やすりで磨いてポケトーチで軽く炙りました。

Amazon | 新富士バーナー ポケトーチ バーナー 日本製 強力耐風 アウトドア ライター燃料 火力調節 小型 火口径:14mm スケルトン PT14FFSKCR | DIY・工具・ガーデン
新富士バーナー ポケトーチ バーナー 日本製 強力耐風 アウトドア ライター燃料 火力調節 小型 火口径:14mm スケルトン PT14FFSKCRがDIY・工具・ガーデンストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

ポケトーチは3Dプリント品のサポート面やラフト面をキレイにするには便利アイテムです。こちらの記事もチェックしてみてください▼▼▼

ポケトーチの紹介記事(商品リンク付き)
スポンサーリンク

実際に自転車のフレームに装着してみた

完成したブラケットを依頼元の友人所有の自転車に取り付けてみました。後輪側のフレームの寸法はあらかじめノギスで計測していましたが、サイズが合うとホッとしますし、安心しますね。

▼▼使ったノギスはこちらの記事で紹介しています▼▼

さいごに

所有する3Dプリンタを使い、少ない部品点数かつ良い感じの外観で製作することができたので、今回の設計はかなり満足です。誰かの要望に応えて設計するのは楽しいですね。

このブラケットについて「自分の自転車に合わせて作って欲しい!」「もっと〇〇を使って設計した方が良い」などのご意見がありましたら、コメントをいただけると幸いです。

設計データはthingiverseに、使用イメージはYouTubeに随時公開予定です。
